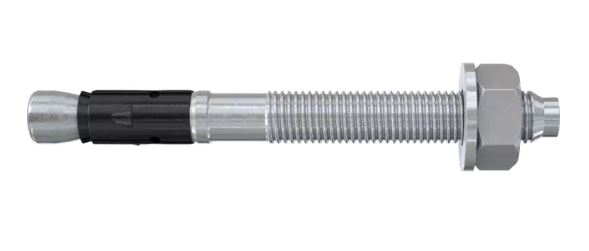

Kotwa przelotowa Fischer 564575 FAZ II Plus 8/30 EV, stal ocynkowana elektrolitycznie
Śruba kotwiąca spełniająca najwyższe wymagania w betonie. Wytrzymała i elastyczna. Kotwa przelotowa fischer FAZ II to stalowa kotwa spełniająca najwyższe wymagania. Za pomocą tej kotwy można mocować ciężkie obciążenia w spękanym betonie. Dzięki prostemu montażowi FAZ II może być stosowana wyjątkowo elastycznie. Sprawdzony klips rozporowy niezawodnie prowadzi obciążenia w betonie i zapewnia najwyższą nośność. Wersja ze stali ocynkowanej umożliwia mocowanie obciążeń wewnątrz pomieszczeń. Stalowa kotwa idealnie nadaje się na przykład do mocowania balustrad, korytek kablowych i konsol.
Zalety
- Szybki i prosty montaż bez konieczności czyszczenia otworów (M8-M24).
- Dzięki nowemu certyfikatowi ETA wytrzymałość na rozciąganie znacznie wzrosła. Zmniejsza to liczbę punktów mocowania, a tym samym liczbę potrzebnych kotew.
- Szybki montaż FAZ II Plus oferuje wydajne rozwiązanie mocowania w zastosowaniach dynamicznych (M16-24), a ponadto jest on natychmiast obciążalny.
- Niezależna ocena zewnętrzna gwarantuje żywotność do 120 lat. Dzięki temu kotwa FAZ II Plus jest dożywotnia, co czyni ją idealną do dużych projektów budowlanych, gdzie wymagana jest długa żywotność (M10-M16).
- Zmienna głębokość kotwienia pozwala na dopasowanie do obciążenia z dokładnością do milimetra.
Cechy charakterystyczne
- Liczne certyfikaty dla różnych podłoży (beton C12/15 do C80/90, beton zbrojony włóknami, pełna cegła silikatowa) dla bardzo szerokiego zakresu zastosowań.
- Nowa ETA potwierdza zastosowanie kotwy FAZ II Plus do obciążeń dynamicznych dla średnic M16-M24.
- Certyfikat ETA wraz z innymi raportami z testów (RWS, ZTV i ETK) gwarantuje wysokie obciążenia w przypadku pożaru.
- FAZ II Plus pochłania wysokie obciążenia sejsmiczne kategorii wydajności C1 i C2 dla średnic M10-M24. Zastosowanie pierścienia wypełniającego FFD jest opcjonalne.
- Pierwsza kotwa segmentowa M6 z certyfikatem ETA Option 1 gwarantuje bezpieczne zakotwiczenie.
Zastosowania
- Konstrukcje stalowe, bariery ochronne, konsole, tunele, windy, platformy podnoszące, przenośniki taśmowe, pompy, drabiny, korytka kablowe, maszyny, schody, fasady, konstrukcje drewniane
Materiały budowlane
- Certyfikat dla: betonu spękanego i niespękanego C20/25 do C50/60
- Zatwierdzono dla: betonu C12/15 (niezależny raport z badań zewnętrznych), betonu C80/95 (niezależny raport z badań zewnętrznych), betonu zbrojonego włóknami (niezależny raport z badań zewnętrznych) i cegły wapienno-piaskowej (niezależny raport z badań zewnętrznych) raport).
Certyfikat
- ETA-19/0520, DoP nr 0334, ESR-2948
Montaż
- FAZ II Plus nadaje się zarówno do montażu przelotowego, jak i czołowego, a dzięki długiemu gwintowi idealnie nadaje się również do montażu dystansowego.
- Podczas dokręcania momentu obrotowego stożek jest wciągany do zacisku rozporowego, co powoduje jego mocne zamocowanie w ścianie otworu wiertniczego.
- Zgodnie z certyfikacją, kotwa jest prawidłowo zainstalowana po osiągnięciu określonego momentu obrotowego dokręcania.
- W przypadku montażu szeregowego zalecamy stosowanie pomocy montażowych FABS lub FA-ST II.
- W przypadku obciążeń sejsmicznych szczelinę pierścieniową między kotwą a częścią mocowaną można wypełnić zaprawą iniekcyjną za pomocą pierścienia wypełniającego FFD.
- W przypadku obciążeń dynamicznych obciążenia, należy zastosować dodatkowy „zestaw dynamiczny”, który po zamontowaniu wypełnia się zaprawą iniekcyjną FIS V Plus, FIS EM Plus, FIS HB lub FIS. SB.
Dane techniczne
- Aprobata ICC
- Aprobata sejsmiczna C1
- Średnica otworu d0 8 [mm]
- Min. głębokość otworu do montażu przelotowego h2 85 [mm]
- Długość kołka l 95 [mm]
- Maks. długość użytkowa hef,stand/hef,red tfix 30/40 [mm]
- Średnica gwintu x długość M 8 x 58 [mm]
- Rozmiar klucza SW 13 [mm]
W zestawie
- 50 sztuk
